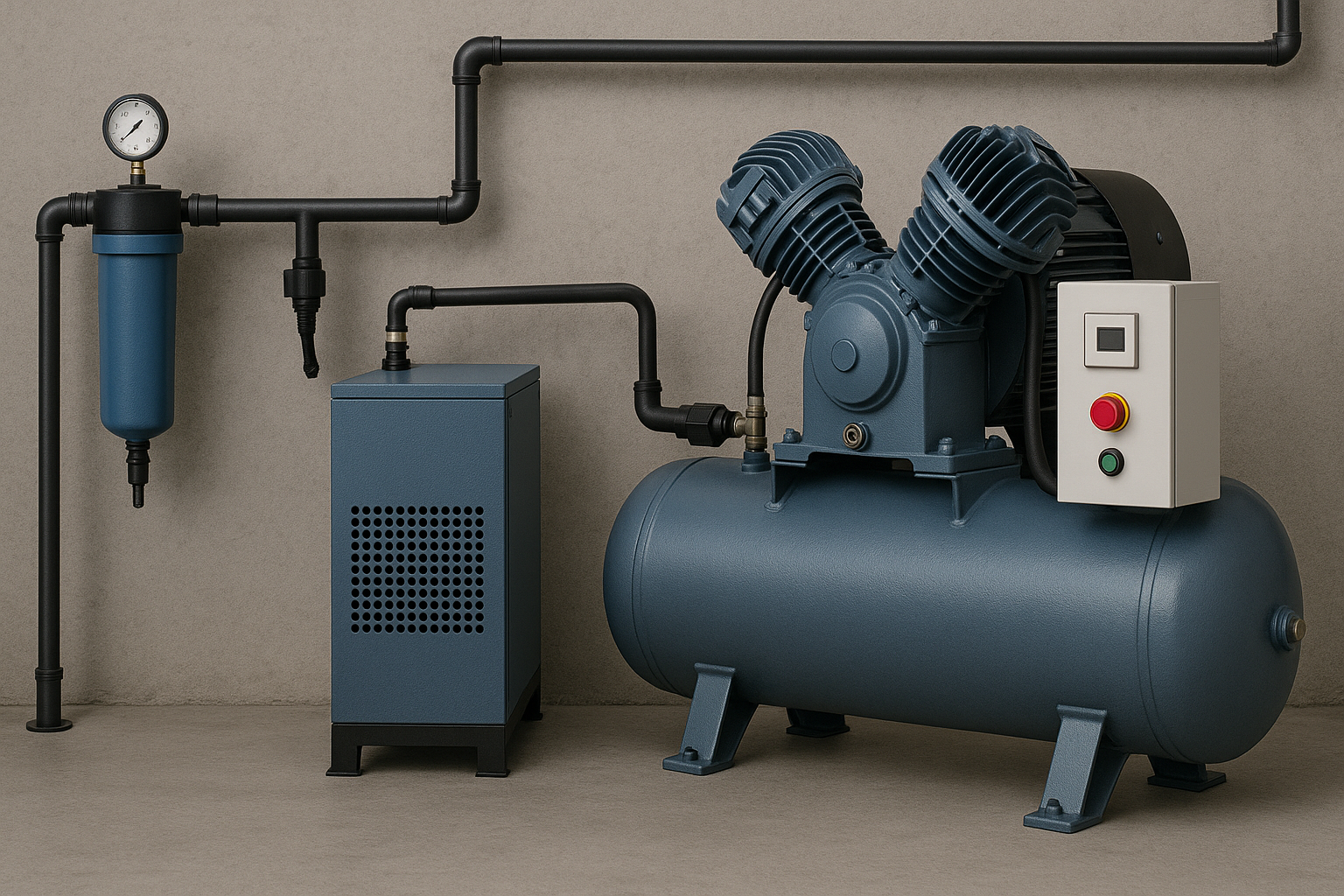

اجزای مختلف یک سیستم هوای فشرده

بررسی اجزای مختلف یک سیستم هوای فشرده و نحوه عملکرد آن

سیستم‌های هوای فشرده در بسیاری از صنایع به‌عنوان منبع اصلی تأمین انرژی برای ماشین‌آلات و ابزارهای مختلف به کار می‌روند. این سیستم‌ها از اجزای مختلفی تشکیل شده‌اند که هرکدام وظیفه خاص خود را برای تأمین هوای فشرده با کیفیت بالا دارند. در این مقاله به بررسی اجزای مختلف یک سیستم هوای فشرده و نحوه عملکرد آن پرداخته‌ایم.

جدول اجزای اصلی سیستم هوای فشرده و عملکرد آن‌ها

1. کمپرسور (Compressor)

کمپرسور قلب سیستم هوای فشرده است و وظیفه آن فشرده‌سازی هوا برای ایجاد فشار بالاست. کمپرسورها معمولاً به دو دسته اصلی تقسیم می‌شوند:

• کمپرسور پیستونی (Piston Compressor): این کمپرسورها معمولاً برای کاربردهای سبک تا متوسط استفاده می‌شوند. هوای محیط توسط پیستون فشرده می‌شود و به مخزن هوای فشرده منتقل می‌گردد.

• کمپرسور اسکرو (Screw Compressor): این نوع کمپرسور برای کاربردهای صنعتی و سنگین استفاده می‌شود و قادر به تأمین هوای فشرده در دبی‌های بالا است. از دو روتور متقارن برای فشرده‌سازی هوا استفاده می‌شود.

2. مخزن ذخیره هوا (Air Receiver Tank)

مخزن ذخیره هوا وظیفه نگهداری هوای فشرده تولید شده توسط کمپرسور را بر عهده دارد. این مخزن معمولاً به‌عنوان یک بافر عمل می‌کند که کمک می‌کند فشار هوا در سیستم ثابت بماند و تغییرات ناگهانی فشار را کاهش دهد. علاوه بر این، این مخزن باعث کاهش نوسانات فشار و بهبود عملکرد سیستم می‌شود.

3. فیلترها (Filters)

فیلترها برای تمیز کردن هوا و حذف ناخالصی‌ها مانند گرد و غبار، رطوبت و ذرات معلق در آن از کمپرسور تا ابزارها استفاده می‌شوند. فیلترها از اجزای اصلی برای جلوگیری از آسیب به تجهیزات و افزایش عمر مفید سیستم هوای فشرده هستند. انواع مختلف فیلترها شامل فیلترهای ذرات، فیلترهای روغنی و فیلترهای رطوبت‌گیر هستند.

4. رطوبت‌گیر (Dryer)

رطوبت‌گیر یا درایر (Dryer) به‌منظور حذف رطوبت از هوای فشرده استفاده می‌شود. رطوبت موجود در هوا می‌تواند باعث آسیب به تجهیزات صنعتی و لوله‌ها شود، بنابراین استفاده از رطوبت‌گیر بسیار حائز اهمیت است. انواع مختلف رطوبت‌گیر عبارتند از:

• رطوبت‌گیر تبریدی (Refrigerated Dryer): این دستگاه هوا را خنک کرده و بخار آب را به صورت مایع جدا می‌کند.

• رطوبت‌گیر جذبی (Desiccant Dryer): این نوع رطوبت‌گیر با استفاده از مواد جاذب، رطوبت هوا را جذب کرده و هوای خشک تولید می‌کند.

5. شیرها و اتصالات (Valves and Connections)

شیرها و اتصالات در سیستم هوای فشرده نقش کنترل جریان هوا را ایفا می‌کنند. این اجزا می‌توانند شامل شیرهای قطع و وصل، شیرهای یک‌طرفه و شیرهای فشار بالا باشند که به کنترل فشار، جریان و جهت حرکت هوا در سیستم کمک می‌کنند. شیرهای یک‌طرفه به‌ویژه برای جلوگیری از بازگشت هوا به سیستم و جلوگیری از مشکلات ناشی از برگشت جریان هوا استفاده می‌شوند.

6. لوله‌کشی (Piping)

لوله‌ها برای انتقال هوای فشرده از کمپرسور به سایر اجزای سیستم و در نهایت به مصرف‌کننده‌های نهایی (مانند ابزارهای پنوماتیک) استفاده می‌شوند. لوله‌کشی باید به‌گونه‌ای طراحی شود که حداقل اتلاف انرژی را داشته باشد و جریان هوا با فشار مناسب و بدون نوسانات به مصرف‌کننده برسد.

7. سیستم کنترل (Control System)

سیستم کنترل وظیفه نظارت بر عملکرد سیستم هوای فشرده و تنظیم میزان فشار، دما و جریان هوا را دارد. این سیستم می‌تواند به‌طور خودکار کمپرسور را روشن و خاموش کند یا فشار هوا را در محدوده‌ای مشخص نگه دارد. کنترلرهای دیجیتال در بسیاری از سیستم‌ها به کار می‌روند تا عملکرد سیستم را بهبود بخشند و از مصرف انرژی غیرضروری جلوگیری کنند.

8. تهویه (Cooling System)

کمپرسورها به‌طور طبیعی دمای بالایی تولید می‌کنند، بنابراین وجود سیستم‌های تهویه برای جلوگیری از آسیب به اجزای سیستم ضروری است. این سیستم می‌تواند شامل مبدل‌های حرارتی یا فن‌ها باشد که به خنک‌سازی کمپرسور و سایر تجهیزات کمک می‌کنند.

نحوه عملکرد سیستم هوای فشرده

نحوه عملکرد سیستم هوای فشرده

سیستم هوای فشرده به‌طور کلی به این صورت عمل می‌کند:

1. کمپرسور هوای محیط را از طریق ورودی خود می‌گیرد و آن را فشرده می‌کند. در این مرحله، هوای فشرده‌ شده به فشار بالا می‌رسد.

2. مخزن ذخیره هوا هوا را در خود نگه می‌دارد تا فشار در سیستم ثابت بماند.

3. فیلترها ذرات آلاینده و گرد و غبار موجود در هوا را از بین می‌برند.

4. رطوبت‌گیرها رطوبت موجود در هوا را کاهش می‌دهند و هوای خشک و تمیز به مصرف‌کننده‌های نهایی تحویل می‌دهند.

5. شیرها و اتصالات جریان هوا را کنترل می‌کنند و هوا را به بخش‌های مختلف سیستم منتقل می‌کنند.

6. لوله‌کشی هوای فشرده را به مقصد نهایی (مانند ابزارهای پنوماتیک) انتقال می‌دهد.

7. سیستم کنترل فشار و دمای هوا را در سطح مطلوب تنظیم می‌کند.

8. سیستم تهویه از گرمای زیاد کمپرسور جلوگیری کرده و عملکرد سیستم را بهینه می‌کند.

نتیجه‌گیری

سیستم‌های هوای فشرده نقش مهمی در صنایع مختلف ایفا می‌کنند. انتخاب اجزای مناسب و فهم نحوه عملکرد هرکدام از این اجزا می‌تواند به بهبود کارایی و کاهش هزینه‌های انرژی کمک کند. با توجه به اهمیت این سیستم‌ها در صنایع، توجه به جزئیات طراحی و نگهداری این سیستم‌ها ضروری است.

سوالات متداول

1. آیا استفاده از رطوبت‌گیر برای تمام سیستم‌های هوای فشرده ضروری است؟

   • بله، رطوبت‌گیرها برای جلوگیری از آسیب به تجهیزات و لوله‌ها و جلوگیری از خطرات ناشی از رطوبت در هوای فشرده ضروری هستند.

2. چه تفاوتی بین کمپرسور پیستونی و اسکرو وجود دارد؟

   • کمپرسور پیستونی بیشتر برای کاربردهای سبک و متوسط استفاده می‌شود، در حالی که کمپرسور اسکرو برای کاربردهای سنگین و نیازمند هوای فشرده با دبی بالا مناسب است.

3. چرا باید فیلترها را در سیستم هوای فشرده تعویض کرد؟

   • فیلترها به مرور زمان مسدود می‌شوند و اگر تعویض نشوند، می‌توانند باعث کاهش کیفیت هوای فشرده، آسیب به تجهیزات و کاهش عملکرد سیستم شوند.
