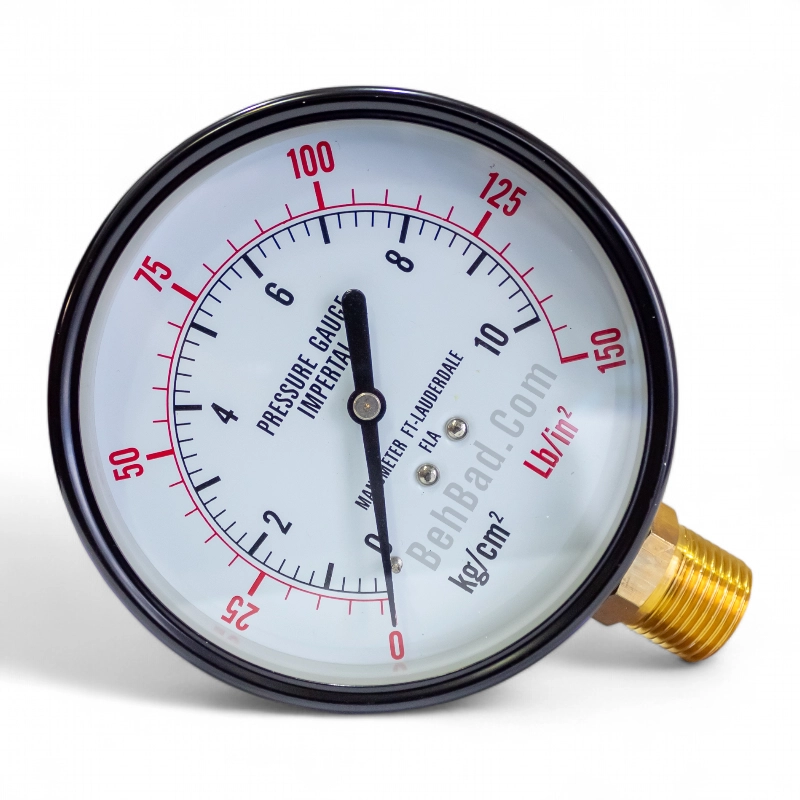

درجه باد یا مانومتر صفحه 10 سانت 10 بار خشک یکی از تجهیزات کاربردی برای مشاهده و کنترل فشار در کمپرسورها، خطوط هوای فشرده و مدارهای پنوماتیک است. این مدل دارای صفحه‌ای با قطر 10 سانتی‌متر بوده و توانایی نمایش فشار تا 10 بار را دارد. همچنین طراحی آن به‌صورت خشک و بدون روغن است و از رزوه 1/2 اینچ برای اتصال به مدار استفاده می‌کند.

مانومتر در واقع یکی از ساده‌ترین و کاربردی‌ترین ابزارهای پایش فشار است؛ زیرا اپراتور می‌تواند بدون نیاز به تجهیزات پیچیده، مقدار فشار موجود در یک نقطه از سیستم را به‌صورت مستقیم روی صفحه مشاهده کند. صفحه بزرگ 10 سانتی‌متری نیز خواندن مقدار فشار را در محیط‌های صنعتی و کارگاهی آسان‌تر می‌کند.

این محصول برای مجموعه‌هایی مناسب است که به یک مانومتر باد 10 بار با صفحه خوانا و اتصال 1/2 اینچ نیاز دارند و می‌خواهند فشار هوای فشرده را در نقطه مشخصی از مدار بررسی کنند.

خلاصه مشخصات مانومتر 10 بار

قطر صفحه: 10 سانتی‌متر | حداکثر فشار قابل نمایش: 10 بار | رزوه: 1/2 اینچ | نوع: خشک و بدون روغن | کاربرد: کمپرسور، سیستم هوای فشرده، پنوماتیک و تجهیزات صنعتی

مشخصات فنی درجه باد صفحه 10 سانت

مشخصه	مشخصات
نوع محصول	درجه باد / مانومتر
قطر صفحه	10 سانتی‌متر
حداکثر فشار قابل نمایش	10 بار
سایز رزوه	1/2 اینچ
نوع طراحی	خشک و بدون روغن
کاربری اصلی	اندازه‌گیری و نمایش فشار هوای فشرده

مانومتر باد چیست و چه کاربردی دارد؟

مانومتر باد ابزاری برای اندازه‌گیری و نمایش فشار سیال در یک مدار است. در سیستم‌های هوای فشرده، مانومتر می‌تواند روی کمپرسور، مخزن، مسیر انتقال هوا یا بخش‌های مختلف یک مدار پنوماتیک نصب شود تا اپراتور مقدار فشار را مشاهده کند.

مزیت مهم مانومتر این است که اطلاعات فشار را به‌صورت مستقیم و قابل مشاهده در اختیار کاربر قرار می‌دهد. به همین دلیل در بسیاری از کارگاه‌ها و محیط‌های صنعتی، حتی در کنار سیستم‌های کنترلی، از گیج‌های فشار برای مشاهده وضعیت مدار استفاده می‌شود.

صفحه 10 سانتی‌متری چه مزیتی دارد؟

درجه باد این محصول دارای صفحه 10 سانتی‌متری است. هرچه صفحه خواناتر باشد، مشاهده عقربه و عدد فشار از فاصله بیشتر ساده‌تر می‌شود. این ویژگی در محیط‌هایی که اپراتور به‌صورت مرتب فشار را کنترل می‌کند، اهمیت بیشتری پیدا می‌کند.

برای مثال، در یک کارگاه ممکن است مانومتر روی بخشی از کمپرسور یا مدار نصب شود که اپراتور همیشه در فاصله بسیار نزدیک به آن قرار ندارد. صفحه بزرگ‌تر در چنین شرایطی امکان مشاهده سریع‌تر وضعیت فشار را فراهم می‌کند.

نکته کاربردی: صفحه بزرگ مانومتر بیشتر از آنکه یک ویژگی تزئینی باشد، برای افزایش خوانایی و مشاهده سریع فشار در محیط‌های صنعتی و کارگاهی اهمیت دارد.

مانومتر 10 بار برای چه سیستم‌هایی مناسب است؟

این مدل برای سیستم‌هایی قابل استفاده است که فشار مورد پایش آن‌ها در محدوده قابل نمایش مانومتر قرار داشته باشد. با توجه به حداکثر فشار 10 بار، باید فشار واقعی مدار پیش از نصب با محدوده دستگاه مقایسه شود.

کمپرسورهای هوا و بخش‌های مختلف مدار هوای فشرده
کارگاه‌های مکانیکی و تعمیرگاه‌ها
خطوط هوای فشرده صنعتی
تجهیزات پنوماتیک
برخی تجهیزات تولیدی که به نمایش مستقیم فشار نیاز دارند

برای شناخت بهتر ساختار کلی شبکه و محل قرارگیری تجهیزات اندازه‌گیری، می‌توانید مقاله بررسی اجزای مختلف یک سیستم هوای فشرده و نحوه عملکرد آن را نیز مطالعه کنید.

رزوه 1/2 اینچ در مانومتر چه اهمیتی دارد؟

یکی از مهم‌ترین مشخصات مکانیکی این درجه باد، رزوه 1/2 اینچ است. این مشخصه باید با اتصال محل نصب هماهنگ باشد. اگر رزوه مانومتر و محل نصب سازگار نباشند، نصب مستقیم امکان‌پذیر نخواهد بود و نیاز به اتصال واسط یا تغییر محل نصب مطرح می‌شود.

در سیستم‌های صنعتی، انتخاب درست اتصال فقط به امکان بستن قطعه مربوط نیست؛ آب‌بندی مناسب و قرار گرفتن صحیح مانومتر نیز اهمیت دارد. به همین دلیل، بهتر است قبل از سفارش، سایز اتصال موجود روی تجهیز یا خط بررسی شود.

مانومتر خشک چیست؟

عبارت مانومتر خشک به مدلی اشاره دارد که محفظه نشان‌دهنده آن با سیال پرکننده مانند گلیسیرین پر نشده است. در این محصول نیز طراحی به‌صورت خشک و بدون روغن معرفی شده است.

مانومترهای خشک در بسیاری از کاربردهای عمومی هوای فشرده مورد استفاده قرار می‌گیرند و زمانی می‌توانند انتخاب مناسبی باشند که شرایط محیط و نوع کاربرد با ساختار این مدل سازگار باشد.

تفاوت مانومتر خشک با مانومتر روغنی

ویژگی	مانومتر خشک	مانومتر روغنی
ساختار محفظه	بدون مایع پرکننده	دارای مایع پرکننده
کاربرد	کاربردهای عمومی‌تر	برخی شرایط دارای لرزش و نوسان
نگهداری	ساختار ساده‌تر	ساختار پرشده با مایع
انتخاب	بر اساس شرایط نصب و کاربرد	بر اساس شرایط محیطی و هدف استفاده

تفاوت مانومتر با سنسور فشار

مانومتر و سنسور فشار هر دو با فشار سروکار دارند، اما کاربرد آن‌ها کاملاً یکسان نیست. مانومتر برای نمایش مستقیم فشار روی صفحه طراحی شده است، در حالی که سنسور فشار می‌تواند بخشی از یک مدار اندازه‌گیری یا کنترل باشد و اطلاعات فشار را در اختیار سیستم قرار دهد.

برای مثال، یک اپراتور می‌تواند با نگاه کردن به مانومتر، وضعیت فشار را مشاهده کند؛ اما در یک سیستم اتوماسیون ممکن است فشار توسط سنسور اندازه‌گیری شده و اطلاعات آن برای کنترل فرآیند استفاده شود.

برای کاربرانی که به تجهیزات اندازه‌گیری فشار در سیستم‌های هوای فشرده علاقه‌مند هستند، آشنایی با انواع تجهیزات و اجزای شبکه نیز اهمیت دارد. مقاله کیفیت هوای فشرده بر عملکرد تجهیزات صنعتی نیز مرتبط با همین حوزه است.

نحوه انتخاب مانومتر مناسب کمپرسور

انتخاب مانومتر باید بر اساس شرایط واقعی محل نصب انجام شود. یکی از اشتباهات رایج، انتخاب گیج فشار تنها بر اساس قطر صفحه است؛ در حالی که چند مشخصه دیگر نیز باید بررسی شوند.

پارامتر	دلیل اهمیت
محدوده فشار	باید با فشار واقعی مدار سازگار باشد.
سایز رزوه	برای نصب صحیح روی تجهیز یا خط ضروری است.
قطر صفحه	بر خوانایی و فاصله مناسب مشاهده اثر می‌گذارد.
نوع مانومتر	باید با شرایط محیطی و نوع کاربرد هماهنگ باشد.

آیا مانومتر 10 بار برای کمپرسور شما مناسب است؟

اگر فشار نقطه‌ای که قرار است اندازه‌گیری شود در محدوده قابل نمایش این محصول قرار داشته باشد و اتصال خط نیز 1/2 اینچ باشد، این مدل می‌تواند برای بررسی گزینه مناسب باشد.

در مقابل، اگر فشار سیستم بالاتر از محدوده 10 بار باشد، استفاده از مانومتری با محدوده نامتناسب توصیه نمی‌شود. بنابراین ابتدا باید فشار واقعی سیستم مشخص شود و سپس گیج متناسب انتخاب گردد.

محل نصب مانومتر در سیستم هوای فشرده

محل نصب مانومتر باید به‌گونه‌ای انتخاب شود که عدد فشار مربوط به همان بخشی را نشان دهد که کاربر قصد پایش آن را دارد. برای مثال، فشار نزدیک کمپرسور ممکن است با فشار نقطه مصرف به دلیل شرایط شبکه یکسان نباشد.

به همین دلیل، اگر هدف کنترل فشار در انتهای خط باشد، نصب گیج در همان نقطه می‌تواند اطلاعات متفاوتی نسبت به فشار خروجی کمپرسور ارائه دهد. طراحی صحیح شبکه و مسیر انتقال هوا در این موضوع اهمیت دارد.

برای بررسی اصول اجرای شبکه، مقاله اجرای پایپینگ هوای فشرده در کارخانه‌ها را مطالعه کنید.

کاربرد مانومتر صفحه 10 سانت در کارگاه‌های مکانیکی

در کارگاه‌های مکانیکی، اپراتور ممکن است برای کنترل وضعیت فشار یک کمپرسور یا مدار پنوماتیک نیاز به مشاهده سریع فشار داشته باشد. صفحه 10 سانتی‌متری این محصول باعث می‌شود عقربه و درجه‌بندی از فاصله مناسب راحت‌تر دیده شوند.

از این مانومتر می‌توان در بخش‌هایی استفاده کرد که فشار تا 10 بار باید به‌صورت مستقیم پایش شود. انتخاب محل نصب مناسب نیز باعث می‌شود اپراتور بدون نیاز به ابزار اضافی وضعیت فشار را بررسی کند.

کاربرد در خطوط پنوماتیک

در سیستم‌های پنوماتیک، فشار یکی از پارامترهای مهم برای عملکرد تجهیزات مختلف است. زمانی که یک مدار دارای فشار مشخصی است، نصب مانومتر در محل مناسب امکان مشاهده وضعیت آن را فراهم می‌کند.

البته فشار مناسب برای هر تجهیز پنوماتیکی به مشخصات همان تجهیز بستگی دارد. بنابراین مانومتر وظیفه تنظیم فشار را بر عهده ندارد و بیشتر برای نمایش وضعیت فشار مورد استفاده قرار می‌گیرد.

آیا مانومتر خودش فشار را تنظیم می‌کند؟

خیر. مانومتر وظیفه اصلی‌اش اندازه‌گیری و نمایش فشار است. اگر سیستم نیاز به تنظیم فشار داشته باشد، باید از تجهیزات مناسب کنترل و تنظیم فشار استفاده شود.

به همین دلیل، نباید از یک مانومتر انتظار داشت که به‌تنهایی فشار کمپرسور یا شبکه را کاهش یا افزایش دهد. این ابزار اطلاعات لازم برای مشاهده وضعیت فشار را در اختیار اپراتور قرار می‌دهد.

نکات نصب درجه باد 10 بار

قبل از نصب، فشار خط را به‌صورت ایمن تخلیه کنید.
رزوه 1/2 اینچ را با اتصال محل نصب تطبیق دهید.
محل نصب را از نظر دسترسی و خوانایی صفحه بررسی کنید.
اتصال را بدون اعمال نیروی نامناسب روی بدنه انجام دهید.
پس از راه‌اندازی، محل اتصال از نظر نشتی بررسی شود.
از وارد کردن ضربه به صفحه و مکانیزم مانومتر جلوگیری کنید.

هشدار: اگر فشار کاری سیستم بیشتر از محدوده قابل نمایش مانومتر است، از این مدل برای آن نقطه استفاده نکنید. فشار واقعی مدار باید پیش از انتخاب محصول بررسی شود.

نشانه‌های نیاز به بررسی یا تعویض مانومتر

تغییر رفتار عقربه، نمایش ناپایدار، گیر کردن عقربه، آسیب صفحه یا تفاوت محسوس میان فشار واقعی و مقدار نمایش‌داده‌شده می‌تواند دلیل بررسی مانومتر باشد.

نشانه	اقدام پیشنهادی
عقربه حرکت نمی‌کند	بررسی اتصال و خود مانومتر
عقربه رفتار غیرعادی دارد	مقایسه با یک مرجع اندازه‌گیری معتبر
صفحه آسیب دیده است	بررسی و در صورت نیاز تعویض
نشتی از اتصال	ایمن‌سازی، تخلیه فشار و بررسی اتصال

نگهداری مانومتر خشک

ساختار خشک و بدون روغن این مدل، نیاز به بررسی مستقیم وضعیت مکانیکی و ظاهری را از بین نمی‌برد. صفحه، بدنه، اتصال و حرکت عقربه باید در بازدیدهای دوره‌ای بررسی شوند.

مانومتر باید در برابر ضربه و آسیب فیزیکی محافظت شود. همچنین در صورت مشاهده اختلاف غیرعادی در عدد نمایش‌داده‌شده، بهتر است عملکرد آن با یک ابزار اندازه‌گیری معتبر مقایسه شود.

رابطه مانومتر با پایش کیفیت عملکرد سیستم

فشار یکی از مهم‌ترین پارامترهای قابل مشاهده در شبکه هوای فشرده است، اما به‌تنهایی تمام وضعیت سیستم را مشخص نمی‌کند. برای تحلیل عملکرد شبکه باید عواملی مانند دبی، کیفیت هوا و شرایط انتقال نیز در نظر گرفته شوند.

به همین دلیل، مانومتر را بهتر است بخشی از مجموعه ابزارهای پایش سیستم بدانیم، نه تنها ابزار ارزیابی عملکرد کمپرسور.

برای بررسی نقش کیفیت هوای فشرده بر تجهیزات پایین‌دست، مقاله کیفیت هوای فشرده بر عملکرد تجهیزات صنعتی را مطالعه کنید.

مزایای درجه باد مانومتر صفحه 10 سانت 10 بار خشک

صفحه بزرگ 10 سانتی‌متری: خوانایی مناسب برای مشاهده سریع فشار.
محدوده نمایش تا 10 بار: مناسب برای سیستم‌هایی که فشار موردنیاز آن‌ها در این محدوده قرار دارد.
رزوه 1/2 اینچ: مناسب برای محل‌های نصبی که با این اتصال طراحی شده‌اند.
طراحی خشک: بدون روغن یا مایع پرکننده در ساختار نشان‌دهنده.
کاربرد گسترده: قابل استفاده در کمپرسورها، خطوط هوای فشرده، کارگاه‌ها و مدارهای پنوماتیک متناسب با مشخصات محصول.

چرا پیش از خرید باید فشار واقعی سیستم را بدانیم؟

انتخاب مانومتر بر اساس نام «10 بار» بدون بررسی فشار واقعی مدار می‌تواند باعث انتخاب نامناسب شود. محدوده اندازه‌گیری باید به‌گونه‌ای باشد که فشار کاری سیستم را پوشش دهد و مانومتر نیز برای شرایط موردنظر استفاده شود.

همچنین اگر هدف شما بررسی فشار یک نقطه خاص است، باید مشخص شود که مانومتر دقیقاً در کدام قسمت نصب خواهد شد. این موضوع کمک می‌کند محصولی انتخاب شود که هم از نظر محدوده فشار و هم از نظر اتصال با سیستم سازگار باشد.

خرید درجه باد مانومتر صفحه 10 سانت 10 بار خشک

اگر برای کمپرسور یا مدار هوای فشرده خود به دنبال درجه باد صفحه 10 سانتی‌متر با توان نمایش فشار تا 10 بار هستید، این مدل با طراحی خشک و رزوه 1/2 اینچ می‌تواند برای سیستم‌های سازگار با این مشخصات مورد بررسی قرار گیرد.

پیش از خرید، حتماً فشار کاری واقعی، سایز اتصال و محل نصب را بررسی کنید. در محیط‌های صنعتی، توجه به همین جزئیات ساده می‌تواند از انتخاب گیج نامتناسب جلوگیری کند.

جمع‌بندی

درجه باد (مانومتر) صفحه 10 سانت 10 بار خشک برای نمایش فشار هوای فشرده در سیستم‌هایی طراحی شده است که محدوده کاری آن‌ها با حداکثر نمایش 10 بار مطابقت دارد. صفحه 10 سانتی‌متری، رزوه 1/2 اینچ و طراحی خشک از مشخصات اصلی این محصول هستند.

این مانومتر می‌تواند در کمپرسورها، کارگاه‌های مکانیکی، خطوط هوای فشرده و مدارهای پنوماتیک استفاده شود. انتخاب نهایی باید بر اساس فشار واقعی مدار، سایز اتصال و محل نصب انجام شود تا اندازه‌گیری فشار با نیاز سیستم هماهنگ باشد.
